在工业自动化与流体控制领域，液压系统作为动力传递与控制的核心，其性能的优劣直接关系到整个设备的运行效率与可靠性。而液压阀，作为液压系统的“控制中枢”，其种类繁多、功能各异，是工程师必须掌握的关键元件。本文将系统性地详解8大类、18种常见液压阀的工作原理与典型应用，并辅以38张精心制作的动态图解，让抽象的原理变得直观易懂，堪称“干货”满满。

一、 方向控制阀：掌控油路的方向

方向控制阀通过改变阀芯位置，控制液压系统中油流的通、断或方向切换。

1. 单向阀：如同电路中的二极管，只允许油液单向通过。动图展示其正向导通、反向截止的瞬间。
2. 液控单向阀：在单向阀基础上增加了控制油口，当控制油路通入压力油时，可实现反向导通，常用于液压缸的保压与锁紧。
3. 换向阀：这是方向阀的“主力军”。根据操纵方式（手动、电磁、液动、电液等）和阀芯位置（二位、三位等）、通路数（如二位三通、三位四通）进行组合。动图清晰演示了电磁铁得电/失电时，阀芯如何移动，从而改变P（压力油口）、T（回油口）、A、B（工作油口）之间的连接关系，驱动液压缸伸出或缩回。

二、 压力控制阀：调节系统的“血压”

压力控制阀用于控制和调节液压系统的压力，或利用压力信号进行逻辑控制。

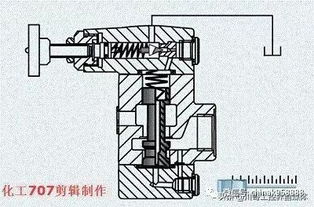

1. 溢流阀（安全阀）：系统压力的“守护神”。常开状态为溢流稳压；常闭状态作为安全阀，当系统压力超过设定值时开启卸荷，保护系统安全。动图展示其阀芯在弹簧力与液压压力下的动态平衡过程。
2. 减压阀：为分支油路提供稳定的、低于主系统的压力。动图演示其如何通过阀口的节流作用，实现出口压力的恒定。
3. 顺序阀：利用压力信号控制执行元件的顺序动作。当进口压力达到设定值，阀门开启，油路接通。
4. 压力继电器：将压力信号转换为电信号，是电气控制系统与液压系统之间的“翻译官”。动图展示压力达到设定点时微动开关触发的瞬间。

三、 流量控制阀：精确调控“血流”速度

流量控制阀通过改变节流口的大小，来调节通过阀的流量，从而控制执行元件的运动速度。

1. 节流阀：结构最简单的流量阀。动图显示调节手柄如何改变节流口开度，实现无级调速。
2. 调速阀：由定差减压阀和节流阀串联而成。其精髓在于，无论进出口压力如何波动，都能保持节流阀前后压差基本恒定，从而实现极其稳定的流量输出，动图完美诠释了这一稳压节流过程。
3. 分流集流阀：又称同步阀，能保证两个或以上液压缸（马达）在承受不同负载时，仍能获得相等的流量（同步运动），或按比例分配流量。动图展示其精妙的内部油路如何实现分流与集流。

四、 插装阀：高度集成的模块化力量

插装阀不是单一功能的阀，而是一种标准化、模块化的阀芯组件（逻辑单元），通过将其插入特定阀块的插孔中，并搭配不同的先导控制阀，可以组合成各种功能的阀。其通流能力大、响应快、密封性好，特别适用于大流量液压系统。动图展示了二通插装阀单元如何通过先导油路的控制，实现主油路的通断。

五、 伺服阀与比例阀：电液控制的精密先锋

这两者是实现高精度电液控制的核心。

1. 电液伺服阀：通过微弱的电信号（毫安级）控制阀芯的精确位移，实现对流量或压力的连续、精密控制。其动态响应极高，用于要求极高的闭环控制系统（如航空航天、试验机）。动图演示了力矩马达如何将电信号转换为机械位移，驱动阀芯运动。
2. 电液比例阀：性能介于普通开关阀和伺服阀之间。它按输入的模拟电信号（比例地）控制输出流量或压力，虽然精度和响应略低于伺服阀，但抗污染能力强、性价比高，在工程机械、机床等领域应用广泛。动图展示比例电磁铁如何驱动阀芯实现连续比例调节。

六、 多路阀：工程机械的“指挥中心”

多路阀实质上是将多个换向阀、安全阀、补油阀等集成在一个阀体内，用于集中控制多个执行机构（如挖掘机的动臂、斗杆、铲斗油缸）。其结构紧凑、管路简单、操纵方便。动图可以展示手动操纵杆如何联动内部多个阀芯，实现复合动作与流量分配。

七、 叠加阀：板式连接的积木艺术

叠加阀是在板式连接阀的基础上发展而来。各种功能的阀（如压力、流量、单向阀）本身即带有油路通道，它们通过螺栓像积木一样叠加在一起，安装在底板上，底板再与油路块或执行元件连接。这种设计极大地简化了系统设计与管路连接，维修更换方便。动图可以展示多个叠加阀组装成一个完整控制回路的流程。

八、 数字阀：面向未来的智能控制

数字阀直接接受数字脉冲信号（如PWM波）控制，每一个脉冲信号驱动阀芯移动一个固定步距，通过控制脉冲数量和频率来实现精确的流量或压力控制。它是液压技术与数字技术深度融合的产物，为液压系统的智能化、网络化控制提供了基础。动图可展示脉冲信号与阀芯步进动作的对应关系。

###

通过上述8大类18种液压阀的详解，配合38张动态示意图，我们得以穿透复杂的外壳，直观洞察其内部精巧的运行机制。从基础的通断控制到精密的电液比例调节，从单一的阀件到高度集成的多路阀、插装阀，中国工控领域对液压元件的理解与应用正不断深化。掌握这些核心元件的“脾性”，是设计、维护和优化液压系统的基石，这波系统的图文解析，确实“有料”且实用，为从业者与学习者提供了极具价值的参考。
